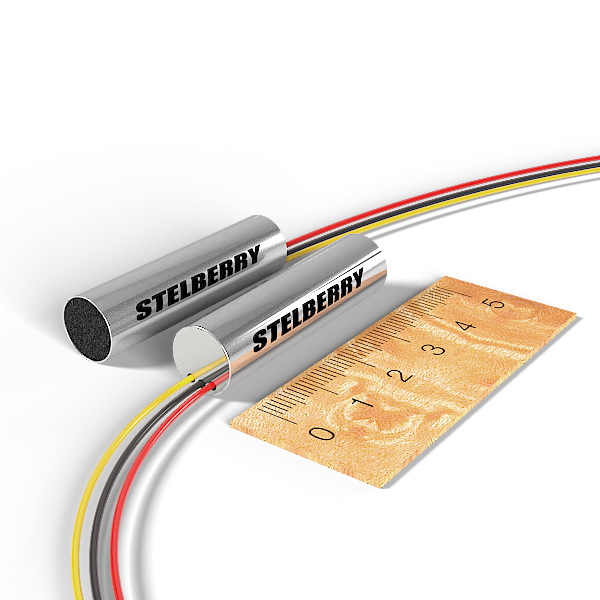

Stelberry M-30 миниатюрный микрофон c АРУ и с фиксированным коэффициентом усиления, построенный на специализированной микросхеме. АРУ (автоматическая регулировка усиления) миниатюрного микрофона позволяет получать выходной сигнал одинакового уровня от различных источников звука в разных частях помещения или звуков различных по громкости.
Микрофон c ару Stelberry M-30 хорошо подходит для видеонаблюдении и аудио мониторинга тихих помещений, где источник звука перемещается, либо звуки различны по громкости.
Хороший миниатюрный микрофон для видеокамер и аудиорегистраторов, имеющих собственную регулировку усиления по линейным аудиовходам.
Микрофон активный с АРУ Stelberry M-30 применяется как внешний микрофон для аналоговых камер видеонаблюдения и современных IP-камер. Миниатюрный микрофон M-30 находит применение для аудио мониторинга помещений, а также в приложениях, где требуется получать одинаковый по уровню сигнал от различных источников.
Расположение активного микрофона с АРУ Stelberry M-30 в помещении
При размещении микрофона M-30 в углу помещения оптимальная площадь для акустического наблюдения будет составлять четверть окружности площадью 25 м². Рекомендуемое отдаление говорящего от микрофона M-30 минимум три метра. При таком отдалении при громком разговоре, сигнал будет получаться чистым без искажений.
Stelberry M-30: Подключение активного микрофона с АРУ к камере
Активный миниатюрный микрофон Stelberry M-30 подключается к линейному аудиовходу видеокамеры напрямую. Подключение микрофона к камере производится следующим образом. Желтый провод миниатюрного микрофона подключается к концевому (центральному) и к кольцевому контакту (Уточняете в руководстве на камеру.) входного разъема «Джек-3,5мм» камеры. Если у видеокамеры или IP-камеры для аудиовхода используется разъем RCA («тюльпан»), то желтый провод миниатюрного микрофона подключается к центральному контакту разъема. Черный провод микрофона миниатюрного M-30 подключается к общему (корпусному) контакту разъема «Джек-3,5мм» (или к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу стабилизированного источника питания. Красный провод микрофона подключается к «плюсовому» проводу стабилизированного источника питания.
Диаграмма направленности активного микрофона Stelberry M-30
Чувствительный активный микрофон с АРУ Stelberry M-30 имеет полностью круговую диаграмму направленности. Небольшое ослабление чувствительности микрофона наблюдается со стороны выхода проводов. Диаграмма приведена для используемого в микрофоне микрофонного капсюля с учетом влияния корпуса.
| Stelberry M-30 |
| Полоса пропускания | 100...8300 Гц |
| Акустическая дальность | До 10 м |
| Время реакции АРУ | 0.25 с |
| Глубина АРУ | 45 дБ |
| Коэффициент усиления | 50 |
| Защита от электромагнитных помех | Есть |
| Ветровая защита | Есть |
| Длина линии | До 300 м |
| Корпус | Алюминий |
| Уровень сигнала | 0.25 В |
| Питание | 7.5...16 В |
| Защита от переполюсовки | Есть |
| Потребление | До 8 мА |
| Рабочий температурный диапазон | -10°..+50°C |
| Класс защиты | IP50 |
| Габариты | Ø10х42 мм |
